Описание
1G оптический Медиаконвертер
Серия 1G (1000М) оптических медиаконвертеров сконструирована для того чтобы отвечать различным потребностям при построении распределенной сети передачи данных. Предназначены для расширения сети передачи данных построенной на медном кабеле с использованием оптического волокна, что позволяет передавать информацию на расстояние до 120km.
Соответствует стандартам IEEE802.3U, 1000Base-TX, 1000Base-FX.
Простые процедуры установки и обслуживания позволяют контролировать работу устройства через комплект диагностических светодиодов LED расположенных в фронте-панели.
Особенности
·
- 1000Base-T to 1000Base-F SFP Media Converter
- · Соотвествие стандартам: IEEE802.3 & 802.3u, 1000BASE-T, 1000BASE-F
- · Интерфейсы: 1 x RJ45 порт, 1 x SFP слот
- · LED индикатор: PWR, FX-LINK/ACT, FDX/COL, 1000M , TX-LINK/ACT
- · Поддержка управления потоком (flow control) и full/half duplex режим работы порта
- · Поддержка link fault pass through function (LFP)
- · Поддержка auto MDI/MDI-X function для RJ45 порта
- · Поддержка Switch Setting function (Dip Switch)
- · Максимальный размер фрейма MTU 1522 bytes
- · Внешний источник питания: DC5V 1A От сети: AC220V/DC-48V
- · Низкая потребляемая мошность, низкое тепловыделение позволяет гарантировать большой срок эксплуатации изделия
- · Возможно использовать одно или двух волоконные SFP модули, одномодовое или многомодовое волокно
- · Соответствует FCC 15 Class A, CE, RoHS

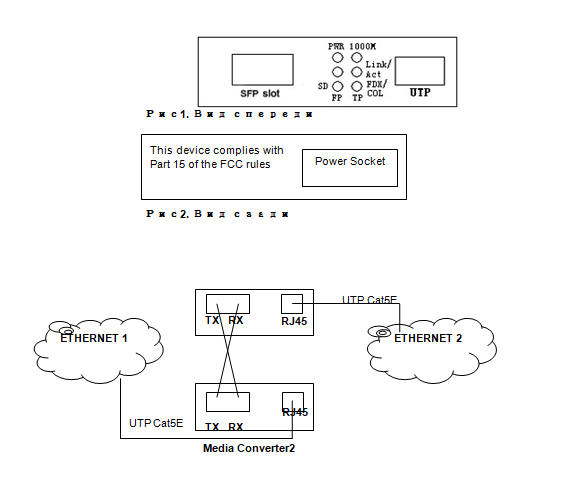

Установка
● Установите SFP трансивер
● Прикрепите патчкорд от конвертера к волоконно-оптической сети соблюдая соответствие: TX – порт передачи и RX – порт приема.
● Подключите кабель UTP из сети 1000BASE-T к портам RJ-45 на медиаконвертере.
● Подключите адаптер питания к медиаконвертеру и убедитесь, что загорается индикатор питания. Светодиоды LINK/ACT загорятся, когда все кабельные соединения будут активны.
Описание LED индикации
|
LED индикатор |
Статус |
Описание |
|
FX Link/Act |
ON |
Power is on |
|
OFF |
Power is fail |
|
|
TX Link/Act |
On |
Link is ok |
|
OFF |
Link is fail |
|
|
FDX/COL |
On |
Fiber link is ok |
|
Off |
Передача данных |
|
|
Blink |
Fiber link is fail |
|
|
1000M (UTP port speed ) |
ON |
1000M speed |
|
OFF |
100M speed |
|
|
RX |
ON |
Есть сигнал на портуFiber |
|
Blink |
Передача данных |
|
|
OFF |
Link is fail |
|
|
DUP |
ON |
Full Duplex |
|
OFF |
Half Duplex |
Настройка DIP переключателей
Рис 5.1 Схема карты медиаконвертера
Назначение переключателей

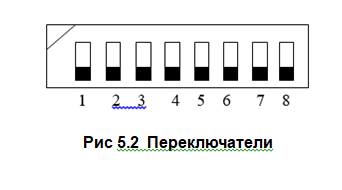

Рис 5.2 Переключатели
Таблица 5. Назначение переключателей
|
NO. |
Функция |
Описание |
|
1 |
LFP |
UP: Link fault pass through(LFP) DOWN: LFP function disabled (default) |
|
2 |
Direct_Wire |
Direct_Wire Fast_FWD DOWN DOWN Store and forward switch mode (default) DOWN UP Modified cut-through switch mode UP DOWN Converter mode UP UP Converter mode with auto-change-forward function |
|
3 |
Fast_FWD |
|
|
8 |
FX_Full |
DOWN: fiber port full duplex ( default ), UP: half duplex |
|
5 |
X_EN |
DOWN: IEEE802.3X enabled (default), UP: disabled |
|
4 |
TP_Force |
TP_Force Speed_Mode Duplex_Mode DOWN DOWN DOWN 100M/10M, FDX/HDX with auto negotiation DOWN DOWN UP 100M/10M, HDX with auto negotiation DOWN UP DOWN 10M, FDX/HDX with auto negotiation DOWN UP UP 10M, HDX with auto negotiation UP DOWN DOWN 100M, FDX with auto negotiation UP DOWN UP 100M, HDX with auto negotiation UP UP DOWN 10M, FDX with auto negotiation UP UP UP 10M, HDX with auto negotiation |
|
6 |
Speed_Mode |
|
|
7 |
Duplex_Mode |
Характеристики
|
Параметр |
Описание |
|
Скорость передачи данных |
1000Mbps |
|
Стандарты |
IEEE802.3& IEE802.3u |
|
Перекрываемое расстояние |
Multi-mode 2Km |
|
Single-mode 20/40/60/80/120Km |
|
|
Cat-5e длина до 100m |
|
|
Порты |
RJ-45 Port: STP/UTP кабель Cat 5 4 пары |
|
Оптический порт: LC |
|
|
Средства преодразования |
Media conversion, store-and-forward |
|
Коэфф ошибок |
＜10-9 |
|
LED индикаторы |
POWER(power supply) FX Link/ACT (fiber link/action) TX Link/ACT(RJ45 link/action) FX1000M (fiber rate 1000M) |
|
Адаптер питания |
DC5V 1A |
|
Потребляемая мощность |
3.5W |
|
Рабочая температура |
0°C- 70°C |
|
Влажность |
5%-90% |
|
Габариты |
26mm (H) x 70mm (W) x 95mm (D) Внешний адаптер питания |
